RB Elektroshop | / / Eaton Sicherheitsschütz DILMS17-R23(230V50HZ, 240V60HZ) 3polig

Artikel

  zurück zur Übersicht

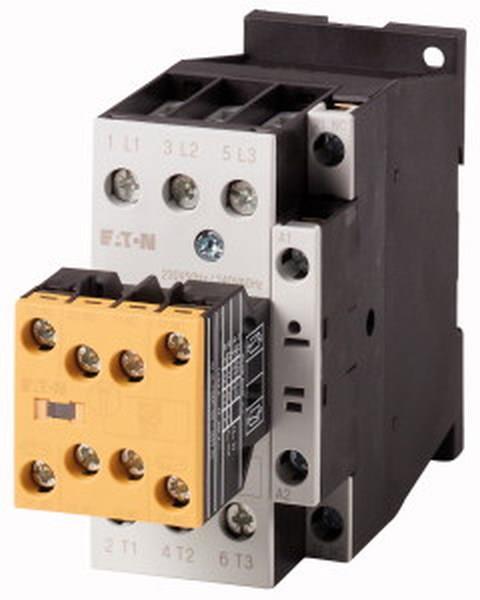

Eaton Sicherheitsschütz DILMS17-R23(230V50HZ, 240V60HZ) 3polig

191757
Eaton Sicherheitsschütz DILMS17-R23(230V50HZ, 240V60HZ) 3polig

Bestell-Nr: 191757
Hersteller-Artikelnummer 191757
EAN-Nummer: 4015081922703

Lieferzeit: 5-14 Werktage

95,56 EUR / St
inkl. MwSt. zzgl. Versandkosten (Paketversand: 7,45€)

Beschreibung
Sicherheitsschütz, Applikation: Leistungsschütz für Motoren, Komplettgeräte bis 170 A, Gebrauchskategorie: AC-1: Nicht induktive oder schwach induktive Last, Widerstandsöfen, AC-3: Käfigläufermotoren: Anlassen, Ausschalten während des Laufes, AC-4: Käfigläufermotoren: Anlassen, Gegenstrombremsen, Reversieren, Tippen, Anschlusstechnik: Schraubklemmen, Hinweis: Geeignet auch für Motoren der Effizienzklasse IE3, Beschreibung: Mit zwei elektronikkompatiblen Mikroschaltern 1 S + 1 Ö, Hilfsschalterbaustein unlösbar mit Grundgerät verbunden (manuelle Betätigung nicht möglich)., Bemessungsbetriebsstrom AC-3 380 V 400 V: Ie= 18 A, Bemessungsbetriebsstrom AC-1 konventioneller thermischer Strom, 3-polig, 50 - 60 Hz offen bei 40 °C: Ith = Ie= 40 A, gekapselt: Ith= 32 A, Bemessungsbetriebsstrom AC-1 konventioneller thermischer Strom 1-polig offen: Ith= 88 A, gekapselt: Ith= 80 A, max. Bemessungsbetriebsleistung Drehstrommotoren 50 - 60 Hz AC-3 220 V 230 V: P= 5 kW, 380 V 400 V: P= 7.5 kW, 660 V 690 V: P= 11 kW, max. Bemessungsbetriebsleistung Drehstrommotoren 50 - 60 Hz AC-4 220 V 230 V: P= 2.5 kW, 380 V 400 V: P= 4.5 kW, 660 V 690 V: P= 6.5 kW, Kontaktbestückung S = Schließer: 2 S, Kontaktbestückung Ö = Öffner: 3 Ö, Hinweise: Schaltglieder nach EN 50012., Mit Spiegelkontakt (nicht für Mikroschalter)., Stromart AC/DC: Wechselstrombetätigung

Herstellerinformationen
Eaton Electric GmbH
Hein-Moeller-Str. 7-11
53115 Bonn
info-bonn@eaton.com

Technische Details

Bemessungsbetriebsstrom Ie bei AC-1, 400 V40
Bemessungsbetriebsstrom Ie bei AC-3, 400 V17
Spannungsart zur BetätigungAC
Bemessungssteuerspeisespannung AC 50 Hz230 | 230
Bemessungsbetriebsleistung bei AC-3, 400 V7.5
Bemessungssteuerspeisespannung DC0 | 0
Anschlussart HauptstromkreisSchraubanschluss
Anzahl der Öffner als Hauptkontakte0
Anzahl der Hilfskontakte als Öffner3
Anzahl der Hilfskontakte als Schließer2
Bemessungsbetriebsstrom Ie bei AC-4, 400 V10
Anzahl der Schließer als Hauptkontakte3
Bemessungsbetriebsleistung bei AC-4, 400 V4.5
Bemessungssteuerspeisespannung AC 60 Hz240 | 240
Geeignet für Reiheneinbaufalse
Bemessungsbetriebsleistung NEMA7.4

* Wichtiger Hinweis:
Die Installation elektrischer Geräte darf entweder nur mit Zustimmung des jeweiligen Netzbetreibers oder durch einen zugelassenen Elektrofachbetrieb erfolgen!
